结合GB/T 12027-2004与薄膜热收缩仪的塑料薄膜热收缩性能测试

塑料薄膜和薄片在包装、电子、医疗等领域应用广泛，其热收缩性能直接影响产品的质量和使用效果。GB/T 12027-2004《塑料薄膜和薄片加热尺寸变化率试验方法》为规范此类材料的热收缩性能测试提供了科学依据。而济南三泉中石薄膜热收缩仪RSY-03作为一款专业测试设备，能够高效、精准地执行该标准要求的试验。本文将深入探讨如何结合GB/T 12027-2004标准与RSY-03设备，完成塑料薄膜热收缩性能的准确测试。

GB/T 12027-2004标准概述

GB/T 12027-2004标准适用于厚度小于1mm的热收缩或非热收缩塑料薄膜和薄片的尺寸变化测试，涵盖了试验原理、装置要求、试样制备、试验步骤及结果计算等内容。其核心流程包括：

1. 试样标记与初始测量：在试样上标记纵向和横向的初始长度（L₀和T₀），使用精度不大于0.5mm的量具测量。

2. 加热处理：将试样置于高岭土床上，放入空气循环烘箱中，按材料要求的温度和时间加热，烘箱温度控制精度为±2℃（低于100℃时为±1℃）。

3. 冷却与再次测量：加热后试样冷却至标准环境，重新测量标记间长度（L和T）。

4. 结果计算：根据公式ΔL = (L - L₀) / L₀ × 100和ΔT = (T - T₀) / T₀ × 100，计算纵向和横向的尺寸变化率，精确至小数点后一位。

标准强调试样需在GB/T 2918-1998规定的标准环境中调节至少2小时，确保测试结果的可靠性和可重复性。

RSY-03薄膜热收缩仪的特点

济南三泉中石RSY-03薄膜热收缩仪是一款专为热收缩性能测试设计的仪器，适用于PVC膜、POF膜、PE膜、PET膜、OPS膜、软包装复合膜及太阳能电池背板等多种材料。其主要特点包括：

• 高精度控温：采用数字P.I.D控温技术，控温误差仅±0.3℃，远超GB/T 12027-2004要求的±2℃，确保加热过程稳定。

• 油浴加热介质：使用无挥发液体介质，加热范围覆盖室温至200℃，适合多种材料的测试需求。

• 人性化设计：配备PVC菜单式操作界面和自动计时功能，操作简便，减少人为误差。

• 专用夹持网架：试样夹持薄膜网架确保试样受热均匀，避免变形或干扰。

• 紧凑轻便：设备外形尺寸为360mm×440mm×320mm，重量仅14kg，便于实验室使用。

RSY-03的试样尺寸要求为≤140mm×140mm，符合GB/T 12027-2004中约120mm×120mm的试样尺寸标准，兼容性强。

结合GB/T 12027-2004与RSY-03的测试流程

为确保测试结果符合GB/T 12027-2004标准要求，结合RSY-03设备，可按以下步骤进行操作：

1. 试样制备

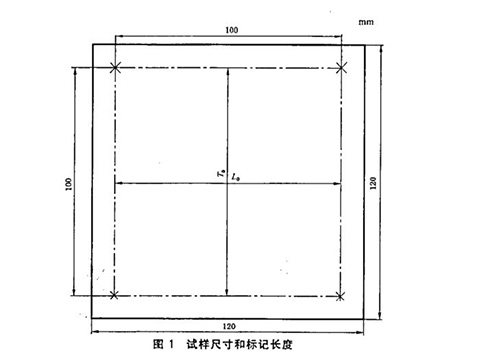

   根据标准，从薄膜或薄片的中部及两侧裁取3块约120mm×120mm的试样，裁取位置距离边缘至少50mm。试样在GB/T 2918-1998规定的标准环境（通常为23℃±2℃，相对湿度50%±10%）中调节至少2小时。使用精度为0.5mm的量具，在试样中间标记纵向和横向初始长度（L₀和T₀）。

2. 设备预热与设置
   启动RSY-03热收缩仪，设置测试温度（参考GB/T 12027-2004附录A中各类材料的推荐温度，如PVC膜通常为120℃-150℃）。通过数字P.I.D控温系统确保油浴槽达到设定温度并稳定，控温误差控制在±0.3℃以内。确认试样夹持网架清洁且无残留物。

3. 试样加热
   将试样平展放置于夹持网架中，确保无褶皱或重叠。放入RSY-03的油浴槽中，启动自动计时功能，按照标准规定的加热时间（通常为5-30分钟，视材料而定）进行加热。油浴介质的均匀加热和网架的稳定夹持可有效避免试样受热不均。

4. 冷却与测量
   加热结束后，取出试样置于标准环境中冷却至少30分钟。使用同一量具再次测量标记间长度（L和T），记录数据。

5. 结果计算与分析
   根据标准公式计算每块试样的纵向（ΔL）和横向（ΔT）尺寸变化率，取三块试样的算术平均值，结果精确至小数点后一位。正值表示伸长，负值表示收缩。RSY-03的微电脑系统可辅助记录和初步分析数据，提高效率。

RSY-03在标准测试中的优势

RSY-03薄膜热收缩试验仪在执行GB/T 12027-2004标准测试时展现了显著优势：

• 高精度与稳定性：相比标准要求的空气循环烘箱，RSY-03的油浴加热和P.I.D控温技术提供更高的温度控制精度，减少试验误差。

• 操作便捷性：自动计时和菜单式界面降低了操作难度，适合质检中心和包装材料厂等单位的高频测试需求。

• 多材料兼容性：支持多种热收缩材料的测试，满足不同行业需求。

• 安全与环保：无挥发油浴介质减少了环境污染和安全隐患。

注意事项

1. 试样制备：裁剪试样时避免边缘缺陷，确保标记清晰且测量准确。

2. 温度校准：定期校准RSY-03的控温系统，确保温度符合标准要求。

3. 环境控制：试样调节和冷却环境需严格遵循GB/T 2918-1998，防止外界温湿度影响结果。

4. 数据记录：记录每块试样的初始和最终尺寸，保留原始数据以便溯源。

结语

通过结合GB/T 12027-2004标准与济南三泉中石RSY-03薄膜热收缩仪，塑料薄膜和薄片的热收缩性能测试能够实现更高的精度和效率。RSY-03的先进控温技术、便捷操作和多材料兼容性，为质检机构和生产企业提供了一种可靠的测试工具。
